Ang pagpili sa kable mahinungdanon sa elektroniko nga kagamitan internal wiring, industrial automation pagkontrol ug datos signal transmission. Ang UL20276 usa ka komon nga UL{2}}sertipikado nga multi{3}}core nga signal nga kable nga gigamit sa daghang elektroniko nga mga gamit ug mga sistema sa pagkontrol, tungod sa iyang magaan, pagkamabag-o-bag-o ug pagsunod sa sumbanan sa katalwasan.
Ano an usa nga UL20276 nga kable?
Ang UL20276 usa ka multi-core nga kable nga estilo sa sulod sa UL 758 Appliance Wiring Materyal (AWM) nga serye. Damo nga kable nga konduktor nga may gin-gawas, diri-5. Kasagaran gin-grade nga 30V, nga may temperatura nga 60 o 80 grado C. Natapo hini an UL VW-1 nga patindog nga pagsulay han pagsunog, nga nagpapamatuod hin maupay nga mga kabtangan nga nakakapugong han kalayo. AN MGA konduktor kasagaran nga hinimo ha de-lata nga tumbaga. An pagbulag ngan sakob kasagaran nga PVC. An iba mayda opsyonal nga aluminiyo -foil nga pagtabon, tirintas nga pagtabon o ginbirik-padis nga pagtabong.

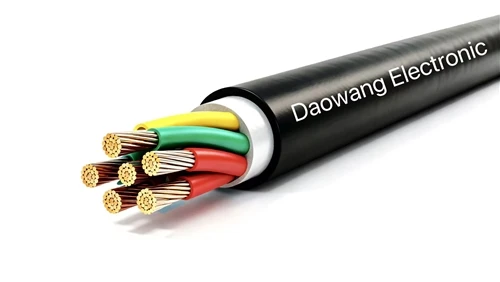

An UL20276 mahimo nga himoon nga may duha o damo pa nga mga konduktor nga nakabulag nga ginbirik hin padis o ginbugkos ha mga grupo nga magkatugbang. An sakob PVC, gin-ipit, nga may opsyonal nga pag-ataman. Ini in RoHS ngan iba pa nga nasunod han kalibungan ngan angay para han pansulod nga mga kable o gawas nga pagsumpay han mga elektroniko nga mga kagamitan ha mga sirkito han Klase 2. Tipikal nga pagtukod Mga lata nga tumbaga nga mga konduktor PVC nga pagbulag Aluminium -plastik nga komposisyon nga tape + lata nga tumbaga nga tirintas nga panalipod (opsyonal) PVC nga gawas nga sakob An pagduko nga radyus kasagaran 6-10 ka beses (piho) o 8-20 ka beses (paglihok) an diyametro han kable.
Mga panguna nga aplikasyon nga senaryo sa UL20276
UL20276's hamubo nga boltahe ngan damo nga -core nga pagkamabag-o-bag-o naghimo hini nga labi nga angay para han mga aplikasyon han senyales ngan pagkontrol, imbes nga hataas-nga gahum nga pagpadara han gahum.
An panguna nga mga aplikasyon nag-uupod han:
-
Internal wiring for electronic equipment: Mga kompyuter, mga peripheral, mga laptop, mga kable sa pagpakita sa LCD/LED, mga kable sa scanner, etc.
-
Datos ngan pagpasa han signal: Mga kable han datos ha mga sistema han makina ngan pagbalhin, labi na kun diin ginkikinahanglan an hataas nga harani -kataposan nga pagpaluya han pag-ipit. An mga bersyon nga ginbirik -padis + tagsa-tagsa nga foil nga gintalwas angay para hin mas hitaas nga mga rate han pagpasa han datos.
-
Industrial nga automation ug robotics: Moving nga mga bahin sa pabrika nga automation (FA), mga kable nga robot, mga sistema nga cable carrier. An iba nga mga bersyon nga mabag-o hinduro makakailob ha 50 ka milyon tubtob 100 ka milyon nga pagsari ha pagduko.
-
Mga sistema han pagkontrol ngan pagbantay: Mga sirkito han pagkontrol han intelihente, mga gamit ha pagkontrol han temperatura, mga sistema han pagkontrol han HVAC, mga sistema han pagbantay han seguridad, automation han opisina, ngan mga kable ha sulod para ha mga gamit ha balay.
-
Nagbabalos han diri pag-align ngan mga pagliko .
-
Iba pa: Mga gamit ha pagsukol ngan pagsulay, sulod nga pagsumpay han kumpleto nga mga sistema han gamit.
Hini nga mga aplikasyon, an mga kable agsob gamiton ha mamara o mahulos nga mga palibot ha sulod han balay, nga waray pagkiwa o limitado an pagkiwa. An iya 30V nga boltahe klaro nga naglilimita han paggamit hini ha mga aplikasyon nga hataas-nga gahum.
Pagtanding sa UL20276 ug uusa nga -uyokan nga alambre
An uusa nga -uyokan nga alambre (uusa nga -uyokan nga nabubulag nga konduktor) kasagaran nagtutudlok hin uusa nga solido o nahigot nga konduktor nga natatabonan hin usa nga layer nga nabubulag, nga waray integral nga sakob o damo nga utok nga gin-usa. An mga komon nga ehemplo nag-uupod han AWM nga usa nga-utok nga mga alambre sugad han .UL1007nganUL1015, nga mayda mga boltahe nga gin-rate nga kadam-an ha 300V o 600V, angay para hin kuryente o waray pagbag-o nga mga kable. UL20276, ha luyo nga bahin, usa nga tipikal nga damo nga kable nga may sakob. An duha magkaiba gud ha istraktura, pagbuhat, ngan aplikasyon.
An masunod nga lamesa nagtatanding han mga panguna nga mga sukol:
| Mga Proyekto ha Pagtanding | UL20276 damo - kinauyokan nga kable | Usa nga -uyokan nga kable (tipikal nga AWM uusa -uyokan) |
| Istruktura | Damo nga mga konduktor + opsyonal nga panalipod + kabug-usan nga PVC nga sakob | Usa nga konduktor + insulasyon nga layer, waray kabug-usan nga sakob |
| Pagkamabag-o-bag-o | Hataas (damo nga - core nga nahigot, angay para ha pagduko ngan pagkiwa nga mga bahin) | Mas ubos (an matig-a mas matig-a, may-ada mas maopay nga pagkasumpay hin gutiay, ngan angayan para ha pag-ayad). |
| Boltahe / Kainit |
30v,60/80 grado |
Komon nga 300V / 600V, 80-105 grado o labaw pa |
| Yana nga kapasidad . | Mas ubos (para han mga katuyoan hin senyales/pagkontrol, nga mayda gutiay nga uusa -uyokan nga krus-seksyon | Mas hataas (mas angay para han pagpadara han gahum ha ilarom han pareho nga krus-seksyon) |
| Kontra-paghilabot | Opsyonal nga baliko nga padis + foil / tirintas nga panalipod, nga may maayo kaayo nga EMI nga pasundayag . | Kasagaran nga waray ito taming ngan nagkikinahanglan hin dugang nga pagproseso . |
| Kasayon han pagbutang . |
An usa nga kable para ha damu nga signal nakakatipig hin espasyo ngan oras han pag-wire . |
An damu nga sirkito nagkikinahanglan hin damu nga alambre, salit komplikado an pag-wire, kondi mas maopay an pagwara han kapaso . |
| Tipikal nga aplikasyon | Elektroniko nga mga signal ha sulod, datos, pagkontrol, mga kadena han pagguyod | Piho nga mga kable han kuryente, hataas-kasamtangan nga mga koneksyon ha sulod han panel |
| Kantidad | Medyo hataas (damo - kinauyokan + proseso han sakob) | Medyo ubos . |
Sugad han aton makikita tikang han pagtanding, an usa nga -core nga mga alambre mayda mga bentaha han makusog nga kapasidad ha pagdara han koryente ngan waray pagbag-o nga pagbutang, maupay nga pag-iwas han kapaso ngan hamubo nga gastos, nga angay para han hilaba nga -distansya nga gahum o hataas nga paggamit han koryente. Pero, kun kinahanglan mo magpasa hin damo nga mga signal ha pareho nga oras, o an espasyo aada ha premium, o kinahanglan mo iduko an kable, o kinahanglan mo ini panalipdan tikang ha pag-ulang, niyan an mga kable nga damo -core, sugad hadton gintatabonan han UL20276, klaro nga nagawas ha igbaw. An usa nga -core nga mga alambre nga ginagamit para hin damo nga mga signal in nagkikinahanglan hin dugang nga pagbugkos ngan pag-ataman, nga nagdudugang hin pagkakomplikado ngan mas damo nga potensyal nga mga punto hin kapakyasan. An mga kable nga damo an core naghahatag hin komon nga solusyon, nga mayda mga bentaha ha kahusayan, labi na ha mga automated nga mga ekipahes ngan mga elektroniko han mga kunsumidor.
Mga suhestyon ngan pag-ikmat ha pagpili .
Kon pagpili han UL20276, kinahanglan kumpirmahon an partikular nga ispesipikasyon han AWG, pag-ihap han kinauyokan, kon kinahanglan ba an pag-ataman, pag-usisa han temperatura, ngan kon kinahanglan ba an hitaas nga bersyon han kadena han kable nga pagkamabag-o-bag-o. Tigamni an iya 30V nga limitasyon; diri gud ini kinahanglan gamiton ha panguna nga mga sirkito han kuryente. Durante han pagbutang, sunda an radius han pagduko ngan likayi an sobra nga pag-inat. Kun ginagamit ini nga may usa nga - core nga alambre, siguraduha an kabug-usan nga sistema nga boltahe nga pagtugma ngan pag-tuna / pag-ataman.
Ha aktuwal nga mga proyekto, kon an pag-kable panguna para ha pagkontrol han signal ngan limitado an espasyo, .UL20276ginpili; kun an pagpasa han gahum o piho nga hataas -kasamtangan nga mga aplikasyon amo an panguna nga pokus, an usa nga-uyokan nga alambre in mas angay. An amon pabrika nagtatanyag hin napasadya nga pag-ihap han core ngan mga kapilian ha pag-ataman ha pagtapo han partikular nga mga kinahanglanon han EMC.
Sumaryo
Ang UL20276 usa ka hamtong nga 30V multi - core signal cable nga adunay UL sertipikasyon ug VW - 1 flame retardancy, mabag-o nga istraktura ug opsyonal nga panalipod, nga nagdudumara sa usa ka importante nga papel sa elektroniko nga kagamitan wiring, datos transmission ug industrial automation control. Mas maupay ini kaysa hin usa nga -core nga mga kable para hin damo nga signal nga pag-integrar ngan mga aplikasyon ha mobile pero mas maupay para han mga aplikasyon hin waray pagbag-o nga gahum usa nga -uyokan nga mga kable. An tama nga pagpili in nagpapauswag han pagkamasasarigan han sistema, nagpapaupay han mga kable ngan nakakatapo han mga kinahanglanon han katalwasan ngan pagsunod han kalibungan. Sa praktikal nga aplikasyon, girekomendar nga matudlok sa datasheet sa manufacturer ug susihon ang kable sumala sa boltahe, temperatura, pagduko ug interference nga palibot sa proyekto, aron makab-ot ang maiha nga panahon nga marig-on nga operasyon.
